Адиабатическое охлаждение приточного воздуха. Вестник укц апик: применение адиабатного увлажнения для охлаждения воздуха

Адиабатическое охлаждение воздуха в современном ЦОДе

Один из действенных способов повысить эффективность использования энергии в ЦОДе – применить адиабатическое охлаждение воздуха, в основе которого лежат уникальные свойства воды.

Как известно, для оценки эффективности использования энергии в ЦОДах применяют показатель PUE (Power Usage Effectiveness) – отношение общего энергопотребления к энергопотреблению ИТ-оборудования дата-центра. Существует и обратный показатель – DCE (Data Center Efficiency). Типовыми считаются значения PUE от 1,5 до 2,0; последнее означает, что на ИТ-оборудование расходуется только 50% потребляемой энергии (DCE = 0,5). В случае традиционных систем механического охлаждения с использованием специализированных кондиционеров CRAC (Computer Room Air Conditioner) на них обычно приходится примерно 35–40% общего энергопотребления.

Но есть подход, позволяющий гораздо более эффективно использовать энергию в ЦОДе, – это адиабатическое охлаждение воздуха.

Адиабатическое охлаждение обусловлено уникальными свойствами воды, которая имеет одно из наибольших среди жидкостей значение скрытой теплоты парообразования (584,8 ккал/кг). Принцип его состоит в распылении воды в виде мельчайших капель – с энергетической точки зрения это значительно эффективнее механического охлаждения (тот же принцип встречается и в природных явлениях). В адиабатических условиях, в которых общее энергосодержание среды (выражаемое энтальпией) остается неизменным, при испарении 1 л воды в час 680 Вт (584,8/0,86, где 0,86 – переводной коэффициент ккал/Вт) явного тепла, содержащегося в воздухе и характеризуемого его температурой, переходит в скрытое тепло, содержащееся в образующихся парах воды. При использовании увлажнителей воздуха распылительного типа затраты внешней энергии сравнительно невелики, их типовое значение составляет всего 4 Вт на 1 л распыляемой воды, что обусловлено относительно небольшим значением поверхностного натяжения воды. Таким образом, эффективность процесса адиабатического охлаждения в целом характеризуется отношением 680/4 = 170.

Прямое и косвенное охлаждение

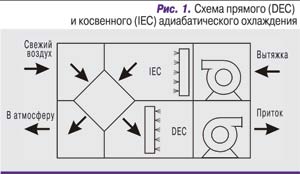

Различают два способа адиабатического охлаждения: прямое DEC (Direct Evaporative Cooling) и косвенное IEC (Indirect Evaporative Cooling); схема их конструктивной реализации показана на рис. 1. Прямое охлаждение осуществляется путем распыления воды на стороне притока. Охлажденный за счет испарения взвешенных в воздухе капелек воды приточный воздух подается непосредственно во внутренний объем обслуживаемого объекта. При косвенном же охлаждении вода распыляется на стороне вытяжки. Охлажденный воздух поступает в пластинчатый теплообменник, где с эффективностью примерно 65% происходит обмен явным теплом без передачи скрытого тепла, сосредоточенного в парах воды, которые образуются за счет испарения распыляемой воды на вытяжке.

Условия использования

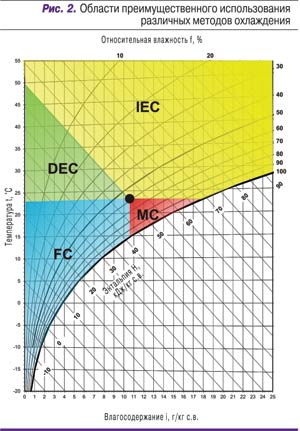

Оба способа имеют определенные ограничения в использовании в зависимости от тепло-влажностных характеристик атмосферного воздуха. При относительно низких температурах и небольшой влажности атмосферного воздуха прямое адиабатическое охлаждение DEC существенно расширяет возможности популярного способа свободного охлаждения, или фрикулинга (FC), осуществляемого без распыления воды как на притоке, так и на вытяжке. Фрикулинг возможен при условии, что температура атмосферного воздуха не превышает температуры внутри обслуживаемого объекта. В случае DEC за счет адиабатического испарения распыляемой воды температура воздуха на притоке дополнительно понижается по отношению к температуре атмосферного воздуха. Таким образом, обеспечивается естественное охлаждение, без применения механического, при температурах атмосферного воздуха, несколько превышающих температуру внутри обслуживаемого объекта. Однако при этом существует ограничение, связанное с насыщением воздуха парами воды. Сопутствующее этому увеличение энтальпии не должно превышать значений, отвечающих требуемым значениям температуры и относительной влажности внутри обслуживаемого объекта.

В противоположность этому адиабатическое охлаждение IEC возможно только тогда, когда температура воздуха и его энтальпия внутри обслуживаемого объекта ниже температуры и энтальпии атмосферного воздуха.

Следует также иметь в виду, что фрикулинг помимо указанного выше температурного ограничения возможен только при условии, что абсолютная влажность (влагосодержание) атмосферного воздуха не превышает значения, соответствующего требуемым значениям температуры и относительной влажности внутри обслуживаемого объекта.

Отсюда на долю механического охлаждения (Mechanical Cooling, MC) остается лишь такое сочетание тепло-влажностных характеристик атмосферного воздуха, когда одновременно и его температура, и абсолютная влажность превышают значения, соответствующие требуемым значениям температуры и относительной влажности внутри обслуживаемого объекта.

Оптимальные значения температуры и относительной влажности в ЦОДах задаются рекомендациями ASHRAE TC 9.9 (редакция 2008 г.) и составляют соответственно 230°С и 60%. На рис. 2 представлена i-d-диаграмма, отражающая перечисленные выше ограничения с учетом этих значений, на которой четко видны области преимущественного использования различных методов охлаждения ЦОДов.

Сравнительный анализ энергопотребления

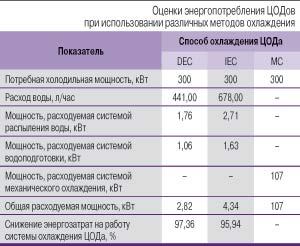

Мы провели сравнительную оценку энергопотребления при использовании различных методов охлаждения ЦОДов (результаты этих расчетов сведены в таблицу). При этом предполагалось, что кондиционеры CRAC, используемые в системе механического охлаждения, имеют значение холодильного коэффициента COP (Coefficient of Performance, характеризует отношение холодопроизводительности к потребляемой мощности), равное 2,8, как у большинства моделей присутствующих на рынке устройств. Энергопотребление используемых в системах водоподготовки установок обратного осмоса (Reverse Osmos, RO) принято равным 2,4 вт/(л/ч), что соответствует типовым значениям.

В качестве примеров ЦОДов, где успешно используется адиабатическое охлаждение, можно назвать HP Wynyard Park (Миддлсбро, Великобритания; действует с апреля 2009 г., достигнуто значение PUE 1,2) и дата-центр Fujitsu (Нюрнберг, Германия; действует с февраля 2010 г., достигнуто значение PUE 1,25). В обоих случаях снижение энергозатрат на нужды систем охлаждения ЦОДа составило около 95% (т.е. фактические затраты составляют порядка 5% от имеющих место при механическом охлаждении), что в первом примере обеспечило годовую экономию в $4,16 млн. И эти цифры говорят сами за себя.

Читать еще:  Наговор на рыбалку. Заговор на хорошую рыбалку

Адиабатическое охлаждение для центров обработки данных

  • Ключевые слова :
  • Мир ЦОД
  • Адиабатическое охлаждение
  • Инженерная инфраструктура
  • Фрикулинг

Установки, использующие воздушный фрикулинг, имеют дополнительное преимущество — для увеличения продолжительности использования режима фрикулинга, сокращения потребности в механическом охлаждении, снижении мощности и габаритов установки может быть использовано адиабатическое охлаждение.

В центрах обработки данных требуется постоянно охлаждать воздух для компенсации тепловых нагрузок и поддержания температуры в помещениях машинных залов в пределах рекомендуемых рабочих диапазонов. Энергопотребление климатического оборудования при использовании традиционных методов охлаждения на базе чиллеров, прецизионных кондиционеров или приточно-вытяжных установок достигает 33–40% от суммарной мощности, потребляемой ЦОДом.

Эффективность ЦОДов, как правило, оценивают по коэффициенту Power Usage Effectiveness (PUE), который рассчитывается как отношение общего энергопотребления ЦОДа к энергопотреблению собственно серверов и телекоммуникационного оборудования. В недавнем прошлом коэффициент PUE большинства ЦОДов был равен 2,0, то есть только 50% всей потребляемой энергии использовалось по назначению — для питания оборудования ИТ. Обновленная версия рекомендаций для проектировщиков ASHRAE Technical Committee 9.9 «Указания по проектированию телекоммуникационного оборудования с учетом воздействия на окружающую среду» уточняет требования к энергоэффективности — в частности, рекомендуемый PUE устанавливается не выше 1,5.

Диаграмма на рис. 1 показывает, как изменились рекомендации ASHRAE. Граница, обозначенная красным цветом, соответствует рекомендациям ASHRAE 2004 года. Оранжевая зона определяет расширенные (в рекомендациях 2008 года) диапазоны климатических параметров, в пределах которых производители ИТ-оборудования должны тестировать свою продукцию для обеспечения требуемой надежности при эксплуатации. Зеленая зона определена ASHRAE как допустимый диапазон климатических параметров, при которых ИТ-оборудование способно продолжать функционировать, однако надежность его работы при этом может снизиться, вследствие чего такие условия эксплуатации допустимы не более нескольких дней в году.

За счет расширения рекомендованных границ проектировщики получают возможность применять альтернативные решения по кондиционированию воздуха, обеспечивающие снижение энергопотребления ЦОДа. Одним из таких решений являются системы кондиционирования, способные работать в режиме фрикулинга. При этом следует различать системы, где используются теплообменники с промежуточным теплоносителем, и системы, в которых холодный воздух в межсезонье подается непосредственно в помещение. Последние обеспечивают подачу необходимого объема наружного воздуха в ЦОД при условии, что наружный воздух имеет приемлемые параметры. Поступающий извне воздух распределяется по помещениям ЦОДа и нагревается за счет теплообмена с ИТ-оборудованием. Далее, вместо механического охлаждения и рециркулирования, воздух просто выбрасывается из здания наружу.

В отличие от систем воздушного фрикулинга, водяные системы используют наружный воздух для охлаждения жидкости, циркулирующей внутри теплообменника. Затем охлажденный теплоноситель поступает в другой теплообменник, где взаимодействует с воздухом в помещении, охлаждая его. Из-за использования промежуточного теплообменника в водяных системах их энергоэффективность ниже, чем у систем воздушного фрикулинга.

Оба варианта все же требуют определенных энергозатрат, так как используют компоненты, потребляющие энергию, такие как вентиляторы, однако в любом случае эти затраты ниже, чем при механическом охлаждении. Кроме того, необходимо учитывать, что оба метода требуют дополнительного механического охлаждения воздуха в тех случаях, когда параметры наружного воздуха оказываются неприемлемыми для использования фрикулинга.

Последнее происходит за счет испарения воды (например, распыляемой системой высокого давления), в результате чего достигается соответствующее понижение температуры воздуха. Энергия, необходимая для перевода воды из жидкого состояния в газообразное, отбирается непосредственно у воздуха, тем самым охлаждая его.

Каждый литр испаренной воды обеспечивает 680 Вт холода при том, что на распыление воды затрачивается порядка 5 Вт электроэнергии.

В сухие и жаркие дни адиабатическая система охлаждает и увлажняет приточный воздух, увеличивая тем самым продолжительность работы установки в режиме воздушного фрикулинга. При этом система автоматизации контролирует параметры температуры и влажности, не допуская выхода влажности за пределы, определенные рекомендациями ASHRAE.

Дополнительная экономия может быть получена за счет установки второго адиабатического охладителя и пластинчатого рекуператора (см. рис. 2). Установленный в вытяжной секции адиабатический охладитель способен существенно снизить температуру вытяжного воздуха, который, в свою очередь, охлаждает приточный воздух, проходящий через рекуператор. Поскольку данный адиабатический охладитель устанавливается в вытяжной секции, для него отсутствует необходимость в ограничении уровня влажности.

Таким образом, системы вентиляции, использующие воздушный фрикулинг и адиабатическое охлаждение, способны радикально сократить потребность в механическом охлаждении, особенно в регионах с теплым климатом.

Диаграмма на рис. 3 иллюстрирует реализацию концепции воздушного фрикулинга с вспомогательным адиабатическим охладителем в соответствии с рекомендованными ASHRAE значениями параметров приточного воздуха 23°C / 60% RH. Область, закрашенная синим цветом, соответствует режиму воздушного фрикулинга. Зеленая область отражает дополнительные преимущества при использовании прямого испарительного охлаждения (Direct Evaporative Cooling, DEC), а желтая область показывает возможности косвенного адиабатического охлаждения (Indirect Evaporative Cooling, IEC). Область условий, при которых требуется только механическое охлаждение, сократилась — она показана красным цветом.

В среднем, по сравнению с традиционными системами, использующими механическое охлаждение, оказывается возможным снизить потребление энергии на 80–95% при использовании DEC и на 30–93% при использовании IEC. В таблице приведены сравнительные данные для распылительной системы высокого давления и для системы с механическим охлаждением.

Конечно, мы должны принять во внимание то, что вода как используемый ресурс имеет определенную ценность. Но также нельзя забывать про стоимость электроэнергии и эффект от воздействия энергетики на окружающую среду. Известно, что при производстве 1 кВт•ч электроэнергии выделяется ориентировочно 500 г диоксида углерода CO2 (источник: Wikipedia и Carbonfootprint), при этом «углеродный след» добычи и доставки 1 л воды — 0,5 г CO2 (источник: Carbonfootprint). Принимая средний холодильный коэффициент (Coefficient of Performance, COP) для механического охлаждения равным 3,0, получаем 167 г CO2 на 1 кВт•ч. Выше было указано, что мы получаем 680 Вт холодильной мощности на 1 л воды. Следовательно, на 1 кВт холодильной мощности приходится 1,5 л воды, что, в свою очередь, соответствует 0,75 г диоксида углерода CO2. Охладитель DEC с COP, равным 156, потребляет менее 7 Вт электроэнергии для производства 1 кВт холодильной мощности; «углеродный след» производства такой мощности — 3,5 г CO2, что дает суммарно всего 4,25 г CO2 на 1 кВт•ч.

Читать еще:  Роман широков - биография, информация, личная жизнь. Футболист Роман Широков

Итог — снижение выбросов диоксида углерода более чем на 97%.

Конкретные значения будут отличаться в зависимости от различных факторов, таких как конструкция установки, место расположения, используемые компоненты, значение COP и т. д.; однако в любом случае адиабатическое охлаждение обеспечивает существенно меньшее негативное влияние на окружающую среду по сравнению с системами, использующими механическое охлаждение. Дальнейшее снижение выбросов двуокиси углерода может быть получено за счет сбора и использования дождевой воды.

Системы адиабатического охлаждения имеют еще одно дополнительное преимущество. В зимнее время года, за счет смешивания холодного наружного воздуха с теплым вытяжным воздухом, уровень влажности (RH) может опуститься ниже границ, рекомендованных для ЦОДов (ASHRAE определяет этот уровень в 35% — при более низких значениях влажности существенно повышается риск накопления статического электричества). В такой ситуации система адиабатического охлаждения может служить в качестве увлажнителя для повышения уровня RH до приемлемых значений без необходимости применения паровых увлажнителей, отличающихся высоким энергопотреблением — 750 Вт на 1 л испаренной воды по сравнению с 5–10 Вт в случае распылительных систем высокого давления. Паровые увлажнители существенно повышают суммарное энергопотребление ЦОДа и могут быть использованы только в тех случаях, когда адиабатические системы по тем или иным причинам невозможно применить.

Современные адиабатические системы оснащаются автоматикой, обеспечивающей управление режимами промывки, очистки и слива воды. Применение последних гарантирует соответствие самым жестким требованиям по гигиене без использования агрессивных химических средств обеззараживания. Системы высокого давления могут использоваться в различных областях, таких как больницы, чистые помещения и, разумеется, ЦОДы.

Системы адиабатического охлаждения совместно с вентиляционными установками в режиме воздушного фрикулинга обеспечивают надежное и стабильное поддержание климатических параметров при минимально возможных энергопотреблении, капитальных и эксплуатационных затратах. Такие системы гарантируют минимальное влияние на окружающую среду, будучи при этом эффективными и малозатратными в обслуживании. Адиабатические системы способны обеспечить существенную экономию ресурсов по сравнению с механическим охлаждением, особенно в регионах России с теплым и жарким климатом.

Дмитрий Смелов — директор по развитию представительства Carel в России; Ольга Серенкова — технический специалист представительства Carel в России. С авторами можно связаться по адресу: info@carelrussia.com.

Поделитесь материалом с коллегами и друзьями

Климатический комфорт в фитнес-центрах

Адиабатическое охлаждение с регенерацией теплоты

Фитнес-центры представляют собой отдельные заведения либо входят в состав различных многофункциональных комплексов (плавательных бассейнов, гостиниц и т. д.). В последние годы все чаще под фитнес-центры отводятся достаточно большие площади (до 5 000 м 2 ). В состав фитнес-центров входят не только тренажерные залы, но и бассейны, зоны релаксации с гидромассажными установками, солярии, сауны, турецкие бани, а также рестораны и бары.

Очевидно, что даже в рамках только одной зоны, где люди занимаются физическими упражнениями, системы кондиционирования должны проектироваться с учетом того, что в пределах такой зоны для различных видов физической деятельности выделяются отдельные участки и воздухоподготовка для них должна быть организована особым образом.

Обычно такое деление осуществляется уже на этапе составления общего плана объекта, поскольку некоторые виды физических упражнений просто не совместимы: например, аэробика, где много людей в относительно небольшом помещении, и занятия на спортивных тренажерах, которые проходят в более просторных залах, поскольку, помимо места для занимающихся, требуются площади для размещения самих тренажеров. Еще один специфический вид упражнений – это занятия на велотренажерах, где основную проблему составляет влаго-удаление с учетом большого объема скрытой теплоты от спортсменов.

Проектные данные

Для каждой зоны финтес-центра характерны различные показатели заполняемости и видов физических упражнений, что влияет на расчетные параметры микроклимата. На рис. 1 представлена динамика колебаний температуры воздуха в зависимости от вида физической деятельности и одежды спортсменов с индексом теплоизоляции 0,1 clo (очень легкая), 0,5 (легкая) и 0,9 (тяжелая) (сокр. clo – единица теплоизоляции одежды).

Значения температуры воздуха в зависимости от различных видов выполняемых физических упражнений и типа теплоизоляции, обеспечиваемой используемой спортсменами одеждой

Выполняемыми физическими упражнениями обусловлена и тепловая нагрузка, создаваемая человеком. В таблице приведены параметры среднего метаболического индекса (Met) (тепловыделения человека) во время различных видов физических упражнений. Значение 1 Met соответствует 58 Вт/м 2 . Помимо вида физических упражнений тепловыделение определяется также степенью интенсивности этих упражнений. У людей нетренированных и не привыкших к большим нагрузкам тепловыделение обычно приближается к максимуму – организм выделяет наибольшее количество теплоты, большей частью в скрытой форме (в виде потоотделения), что является тепловой компенсацией и утилизацией повышения температуры, вызванной мышечным напряжением. Как правило, упражнения, требующие предельного напряжения, не бывают продолжительными и должны соответствующим образом чередоваться на всем протяжении занятий. Если взять, к примеру, зал велотренажеров, где средняя продолжительность занятий колеблется от 20 до 40 мин, то период максимального напряжения, когда выделяется наибольшее количество теплоты, длится не более 5–10 мин.

Эффективность физического отвода теплоты, в частности скрытой, в значительной степени определяется уровнем относительной влажности воздуха в помещении. Вследствие этого при равном физическом напряжении меньше потеет человек, находящийся в помещении, где относительная влажность воздуха ниже, нежели тот, что занимается в зале с более высокой влажностью воздуха, поскольку в первом случае воздух менее насыщен и в большей степени расположен к поглощению водяного пара, выделямого кожными покровами человека.

В этих обстоятельствах особое значение приобретает регулирование уровня влажности в помещении спортивного зала.

Другой важный фактор, который следует обязательно учитывать, – это скорость воздуха, поскольку она определяет скорость теплообмена между телом человека и воздухом в помещении с учетом вида физической нагрузки. В этой связи целесообразно воспользоваться критерием оценки, предложенным профессором Датского технического университета П. Фангером (P. Ole Fanger), который, в частности, отмечает: «Состояние комфорта напрямую зависит от средней температуры кожных покровов и тепловой мощности, отдаваемой организмом в форме выделения жидкости, происходящей главным образом при помощи механизма потоотделения».

Читать еще:  Плохо худеют ноги что делать. Почему я не могу похудеть в ногах что делать

Общее теплообразование человека, занимающегося спортом в соответствующей спортивной одежде, составляет 390 Вт, из которых 135 Вт составляет явная теплота и 255 Вт – скрытая теплота (рис. 2). Учитывая, что испарительная теплота составляет 2 501 Дж/г, значению 255 Вт соответствует выделение водяного пара в объеме 367 г/ч на человека.

Объемы явной и скрытой теплоты, выделяемой человеком во время спортивных занятий

Расчетные параметры

На основании вышесказанного и с учетом назначения отдельных залов, выделенных для различных видов спорта, можно определить минимальные расчетные параметры объемного расхода воздуха для отдельных помещений. При расчете воздухообмена следует учитывать количество водяного пара, создаваемого потоотделением, количество занимающихся людей и конкретный вид физических упражнений. Расчета объемного расхода только на основании данных о требуемом воздухообмене (обычно от 60 до 120 м 2 /ч на человека) здесь недостаточно, поскольку необходимы поправки на влагоудаление и тепловую потребность. После определения общего объема влаговыделений в помещении (qmv, выраженный в г/ч) объемный расход воздуха, требующийся для удаления влаги из воздуха, определяется разницей между абсолютной влажностью внутреннего и приточного воздуха и рассчитывается по формуле:

Количество воздуха, необходимого для нейтрализации физической тепловой нагрузки (qs), определяется разницей между температурой внутреннего и приточного воздуха и рассчитывается по формуле:

Va = qs (физическая тепловая нагрузка) / 0,34 • ∆t, м 3 /ч.

Следует отметить (кстати, очень часто это обстоятельство упускается из виду), что тело человека во время продолжительных физических упражнений в заметных объемах потребляет кислород из воздуха. Таким образом, чем интенсивней вид спорта, для которого предназначено помещение, тем важнее обеспечить требуемый воздухообмен независимо от того, насколько фактические тепловлажностные параметры помещения удовлетворяют нормативным требованиям или расчетным данным. Для того чтобы обеспечить необходимый комфорт, помещения финтес-центров в рабочем режиме должны непрерывно обеспечиваться постоянным притоком наружного воздуха.

Специальное оборудование

Для кондиционирования фитнес-центров особый интерес представляют специально разработанные системы воздухоподготовки. Это оборудование имеет ряд отличительных конструктивных особенностей:

• обеспечивается холодильная мощность и влагоудаление в объемах, необходимых для конкретного вида физических упражнений;

• предоставляется возможность точной регулировки параметров микроклимата в зависимости от выполняемых физических упражнений, когда значения объемного расхода воздуха и тепловлажностные параметры приточного воздуха устанавливаются в зависимости от явной и скрытой теплоты, подлежащей отводу.

Для данного оборудования характерно пониженное потребление энергии благодаря двум современным технологиям:

• регенерация теплоты вытяжного воздуха при помощи двух теплообменников с перекрестными потоками, которые установлены в линию и функционируют в противотоке;

• система адиабатического охлаждения в сочетании с системой охлаждения на базе холодильного цикла.

Значение расхода воздуха данного оборудования меняется в диапазоне от 1 200 до 27 000 м 2 /ч, общая холодильная нагрузка (адиабатическая система плюс холодильная установка) составляет от 6,6 до 159 кВт.

Речь идет о полностью независимых системах, поставляемых в комплекте с электрооборудованием и системой автоматического регулирования. Приточные и вытяжные вентиляторы имеют высокопроизводительный свободно вращающийся импеллер с загнутыми лопастями, установленный напрямую на вал электродвигателя, скорость вращения которого регулируется отдельным инвертером. Работа системы в целом регулируется специальными вибрационными датчиками. Рукавные фильтры (класса EU4) устанавливаются на всасывание (наружный воздух и вытяжной воздух), легко снимаются, интервалы техобслуживания соблюдаются по показаниям датчика дифференциального давления, выведенного на главный электрический щит.

Система регенерации теплоты вытяжного воздуха построена на основе двух пластинчатых теплообменников с перекрестными потоками, монтируемых в линию.

Блок регенерации позволяет обеспечить чрезвычайно низкую потерю нагрузки при росте коэффициента теплообмена и КПД энергетической регенерации до 75 %. Поддон сбора конденсата с принудительным сливом выполнен из полипропилена. Адиабатическое охлаждение воздуха происходит путем разбрызгивания воды по поверхности водяных обменников и дает понижение температуры порядка 10 °С. Установка комплектуется форсунками, системой регулировки уровня воды, клапаном подачи и отвода воды, рециркуляционным насосом, фильтром, системой смены воды, циклом автоматической мойки.

Режимы работы

На рис. 3–7 показаны режимы работы данного оборудования в различное время года. На рис. 3 показан режим с полной регенерацией теплоты, обеспечивающий летнее охлаждение или зимний нагрев воздуха в помещении. В переходный период установку можно запускать в режиме с частичной регенерацией теплоты путем перепускания (байпасирования) с теплообменника определенного объема воздуха (рис. 4) либо в режиме полного естественного охлаждения в переходный или ночной период посредством полного байпасирования (без регенерации теплоты) при росте наибольшего объемного расхода воздуха до 10 % (рис. 5).

В летний период используется система адиабатического охлаждения (рис. 6), которая при высокой температуре наружного воздуха может интегрироваться с системой охлаждения и влагоудаления посредством холодильного цикла (рис. 7).

Охлаждение/обогрев воздуха в помещении посредством регенерации теплоты путем теплообмена с наружным воздухом как в зимний (отопление), так и летний (охлаждение) периоды

Функционирование системы в переходный период с частичной регенерацией теплоты путем перепускания (байпасирования) определенного объема воздуха из теплообменника

Функционирование системы в режиме полного естественного охлаждения в переходный или ночной период посредством полного байпасирования (без регенерации теплоты) при росте наибольшего объемного расхода воздуха до 10 %

Вентиляция с адиабатическим охлаждением воздуха в летний период

Вентиляция с адиабатическим охлаждением и охлаждением/влагоудалением посредством холодильного цикла в летний период при высокой температуре воздуха с последующим подогревом

Переведено с сокращениями из журнала «RCI».

Перевод с итальянского С. Н. Булекова.
